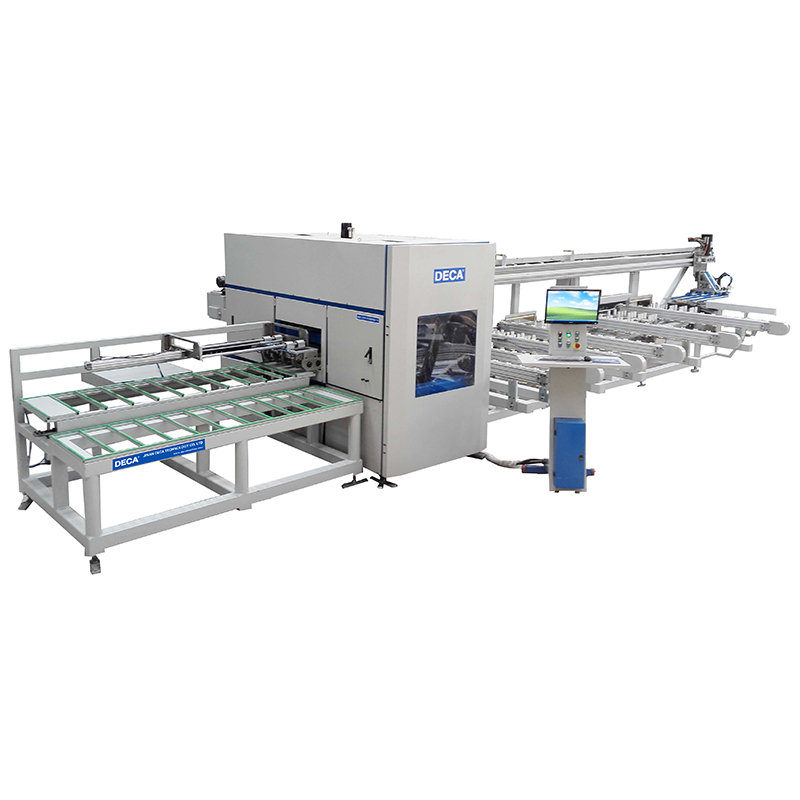

Центр резки профиля ПВХ SJMC02B

Приложение:

Он используется в качестве режущего узла для комплексного решения оконной системы. Он может выполнять автоматическую резку под углом 45°, V-образный вырез и V-образный импост. Подходит для массового производства окон и дверей.

Технические данные:

Напряжение: 380 В 50 Гц, 3 фазы

Давление воздуха: 0,5 ~ 0,8 МПа

Расход воздуха: 330 л/мин

Входная мощность: 10,5 кВт (макс.)

Скорость вращения пильного диска: 3000 об / мин

Спецификация пильного диска: Φ500×4,3×Φ30 мм

Ширина реза: макс. 150 мм (для одного стержня)

Длина обработки профиля: макс. 6000 (или по требованию заказчика)

Высота реза: (рама / створка) Профиль: ≤120 мм

Импост: 54 ~ 120 мм

Глубина V-образного выреза≤60 мм

Минимальная длина реза: (рама/створка) Профиль: 400 мм

Стойка: 450 мм

Габаритные размеры: 11900 мм×4400 мм×2400 мм

Вес: 3900кг

Функции:

1.It может автоматически загружать и оптимизировать данные режимов резания; Нет необходимости в ручном вводе и регулировке.

2. Автоматически выполняйте удержание, подачу и резку профиля. Автоматизация на высоком уровне.

3. Система циклической загрузки значительно повышает эффективность производства.

4. Сверхпрочная конструкция манипулятора, может зажимать четыре профиля одновременно для завершения резки. Эффективность производства высокая.

5. Оснащен автоматической системой коррекции подачи профиля для обеспечения точности резки.

6. Высокоскоростная система подачи для высокой эффективности.

7. Высокоточный двигатель шпинделя для высокого качества обработки.

8. Пара линейного движения рельса для хорошей точности готового изделия.

9,3-осевое управление; высокая автоматизация.

10. Все комплекты импортной системы контроля бренда для высокой точности обработки.

11. Полностью используйте импортные высококачественные электрические и пневматические детали для хорошей стабильности и надежности.

12. Может взаимодействовать с верхним компьютером; автоматически выбирать задачу обработки и гибко использовать CAD/CAM.

13. Принтер штрих-кодов является опциональным, который может печатать этикетку с информацией о материале вовремя для идентификации информации об обработке и управления материалами. (Поддержка программного обеспечения)

14. С автоматической системой разгрузки. Эксплуатация проста и удобна.

15. С автоматической системой сбора профилей отходов для поддержания чистоты и порядка в рабочей среде.

16. Рабочий стол и высота станка спроектированы по эргономичному принципу, чтобы снизить трудоемкость.

Большой 17-дюймовый экран управления, вместе с графическим интерфейсом, простое и интуитивно понятное управление.

Подходит для объемного и качественного производства сложного типа окон.
